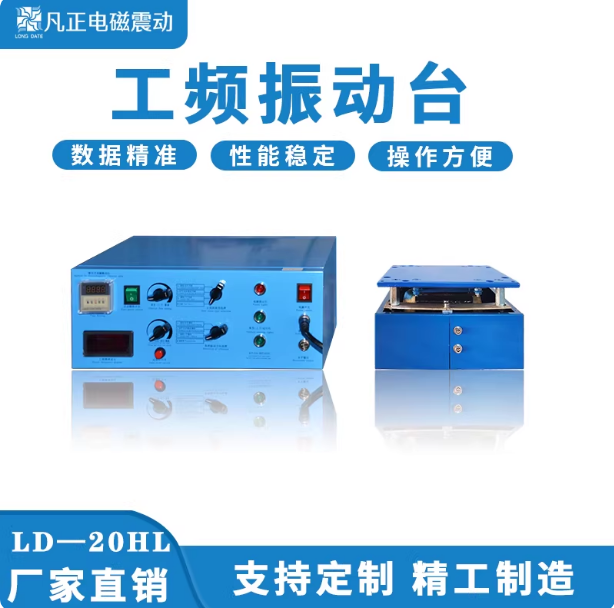

工頻振動臺
工頻電磁振動試驗臺
精準工頻振動，性能穩定：核心采用電磁激勵技術，頻率精準鎖定工頻（50Hz/60Hz），振動波形為標準正弦波，振幅調節精準，運行穩定，滿足工頻振動試驗的嚴苛要求。負載能力強，適配范圍廣：常規負載覆蓋50kg-500kg，支持更大負載定制；工作臺尺寸可按需定制，可滿足電子元器件、汽車零部件、大型家電等不同規格產品的試驗需求
- 機器型號：
- LD-35L（垂直）
- 標稱內容積：
- 350*350mm
| 產品介紹

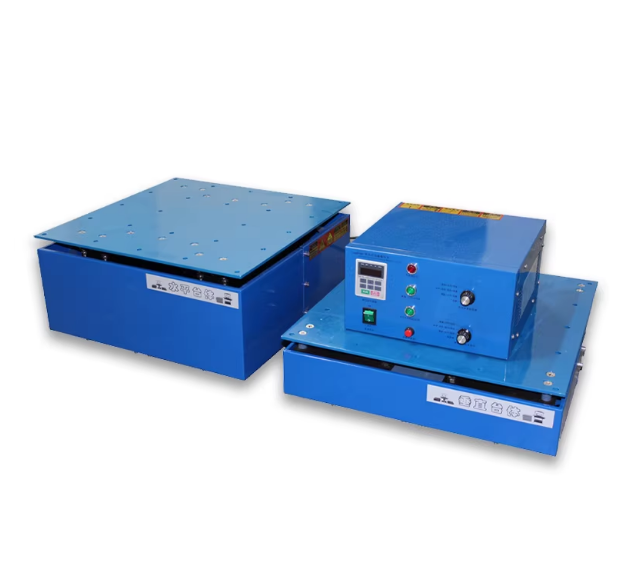

工頻電磁振動試驗臺
LD-35L（垂直）
- 突出特點：
精準工頻振動，性能穩定；負載能力強，適配范圍廣；操作便捷，智能化程度高；結構堅固，運行可靠；減震降噪，環境友好；安全防護全面；定制化能力強
精準工頻振動，性能穩定：核心采用電磁激勵技術，頻率精準鎖定工頻（50Hz/60Hz），振動波形為標準正弦波，振幅調節精準，運行穩定，滿足工頻振動試驗的嚴苛要求。
負載能力強，適配范圍廣：常規負載覆蓋50kg-500kg，支持更大負載定制；工作臺尺寸可按需定制，可滿足電子元器件、汽車零部件、大型家電等不同規格產品的試驗需求。
操作便捷，智能化程度高：觸摸屏操作界面簡潔易懂，參數設定、試驗啟動一鍵完成；支持試驗時間精準控制，自動停機，無需人工值守；試驗數據自動記錄，便于追溯和分析。
結構堅固，運行可靠：機身采用高強度鋼板焊接，剛性強、抗振動；核心部件（電磁線圈、軸承、控制器等）選用知名品牌，質量穩定，故障率低；經過嚴格的出廠測試，確保長期穩定運行。
減震降噪，環境友好：底部配備高效減震系統，有效隔離振動，減少對地面和周邊設備的影響；運行噪音低（≤75dB），適合實驗室、車間等室內環境使用。
安全防護全面：配備多重安全保護裝置，實時監測設備運行狀態，出現過載、過流、過熱等異常情況時，立即停機并報警，最大限度保障人員和設備安全。
定制化能力強：可根據客戶試驗需求，定制振動方向（三維一體）、負載大小、工作臺尺寸、特殊夾具等，適配不同行業的專屬試驗場景；支持與其他檢測設備聯動，實現自動化試驗流程。
適用范圍
凡正工頻電磁振動試驗臺廣泛應用于電子、汽車、航空航天、家電、五金、包裝、玩具等多個行業，主要用于以下產品的振動試驗：
電子類：電路板、電源適配器、充電器、LED燈具、顯示屏、電子元器件、通訊設備等；
汽車類：汽車零部件（車燈、線束、儀表盤、傳感器、動力電池）、汽車電子設備等；
家電類：冰箱、空調、洗衣機、電視機、微波爐等家電整機及零部件；
其他類：包裝運輸件（模擬運輸過程中的工頻振動沖擊）、玩具、五金配件、航空航天配件、醫療器械等。
凡正工頻電磁振動試驗臺憑借精準的振動控制、穩定的運行性能、全面的安全保護和靈活的定制服務，成為各行業產品抗振動性能檢測的核心設備。如需了解更多產品詳情、定制方案、報價或技術支持，歡迎隨時聯系咨詢！
合作案例
技術參數
參數類別 | 具體規格 |
|---|---|
振動方向 | 垂直（Z軸）、水平（X/Y軸）、三維一體（X+Y+Z軸，可選配） |
頻率范圍 | 50Hz 工頻固定（可定制60Hz或其他工頻范圍） |
振幅 | 0~5mm（峰值），連續可調 |
加速度 | 0~10g（可定制更高加速度，g為重力加速度） |
最大負載 | 50kg、100kg、200kg、500kg（常規型號，支持更大負載定制） |
工作臺尺寸 | 500×500mm、600×800mm、800×1000mm、1000×1200mm（長×寬），支持定制 |
振動波形 | 正弦波（符合工頻振動試驗要求） |
試驗時間 | 0~999小時59分鐘，可任意設定，支持連續運行 |
電源要求 | 220V±10% 50Hz（小型）、380V±10% 50Hz（大型/大負載） |
消耗功率 | 2.5kW~30kW（根據負載及振幅配置） |
控制系統 | 觸摸屏+PLC控制系統，支持參數設定、時間控制、運行狀態監控 |
試驗標準及方法
1. 執行標準
凡正工頻電磁振動試驗臺嚴格遵循國家及行業相關標準設計制造，試驗結果權威可靠，符合以下標準要求：
GB/T 2423.10-2013 《電工電子產品環境試驗 第2部分：試驗方法 試驗Fc：振動（正弦）》
GB/T 13309-2007 《振動臺 技術條件》
GB/T 4857.10-2017 《包裝 運輸包裝件基本試驗 第10部分：正弦振動試驗方法》
IEC 60068-2-6:2007 《環境試驗 第2-6部分：試驗 試驗Fh：寬帶隨機振動和導則》
汽車行業標準：QC/T 413-2002 《汽車電氣設備基本技術條件》
電子行業標準：SJ/T 10325-1992 《電子設備機械振動試驗方法》
2. 試驗方法
凡正工頻電磁振動試驗臺操作流程規范易懂，具體試驗步驟如下：
樣品準備：根據試驗要求，將待測試產品通過專用夾具固定在工作臺中心位置，確保固定牢固，避免試驗過程中樣品松動、位移或掉落；檢查樣品外觀及初始性能，做好記錄。
設備調試：確認設備電源、線路連接正常，檢查工作臺、振動機構無異常；根據試驗標準要求，通過控制系統設定振動方向、振幅（或加速度）、試驗時間等參數。
空載試運行：未放置樣品時，啟動設備進行空載運行，觀察設備振動狀態、參數顯示是否正常，確認無異常后停機，放置樣品。
正式試驗：?jiǎn)?dòng)設備，設備按照設定參數進行工頻振動試驗；試驗過程中，通過觀察窗實時觀察樣品狀態，監控設備運行參數（振幅、時間等），如有異常立即停機。
試驗結束：達到設定試驗時間后，設備自動停機；待工作臺完全靜止后，取下樣品，檢查樣品外觀是否損壞、結構是否變形，測試產品性能參數，與試驗前數據對比分析。
數據整理：設備自動記錄試驗時間、振動參數等數據，可通過U盤導出存檔，便于試驗結果追溯和報告編制。
標準配置
振動主機：采用電磁激勵結構，鐵芯與線圈配合精準，振動穩定；機身采用優質鋼板焊接而成，經過時效處理，剛性強、變形小，確保振動精度。
工作臺：采用高強度鋁合金/不銹鋼材質，表面經過陽極氧化/電鍍處理，耐腐蝕、承重能力強；工作臺配備標準安裝孔位，便于夾具安裝和樣品固定。
控制系統：7英寸/10英寸彩色觸摸屏+PLC控制器，操作直觀便捷；支持參數設定、時間控制、運行狀態顯示（振幅、時間、故障信息等）；內置過載、過流保護程序。
驅動系統：高品質電磁線圈，散熱性能好、使用壽命長；配套驅動電源，輸出穩定，可精準控制振動參數；采用閉環控制技術，確保振動振幅、頻率穩定。
導向機構：采用直線軸承導向，導向精度高，減少振動過程中的橫向偏移，確保振動方向精準；磨損小，維護方便。
減震系統：底部配備優質橡膠減震墊/空氣彈簧，有效吸收設備振動產生的沖擊力，減少對地面和周邊環境的振動干擾；確保設備運行穩定，降低噪音。
安全保護系統：過載保護、過流保護、過熱保護、電源缺相保護（三相電源）、應急停止按鈕，出現異常時立即停機并聲光報警，保障設備和操作人員安全。
輔助配置：專用樣品夾具（1-2套，適配常規樣品）、觀察窗（鋼化玻璃，便于觀察試驗過程）、LED照明裝置、USB數據導出接口、聲光報警裝置、設備操作手冊。
