PCB線路板 振動測試目的及試驗參數
測試目的：

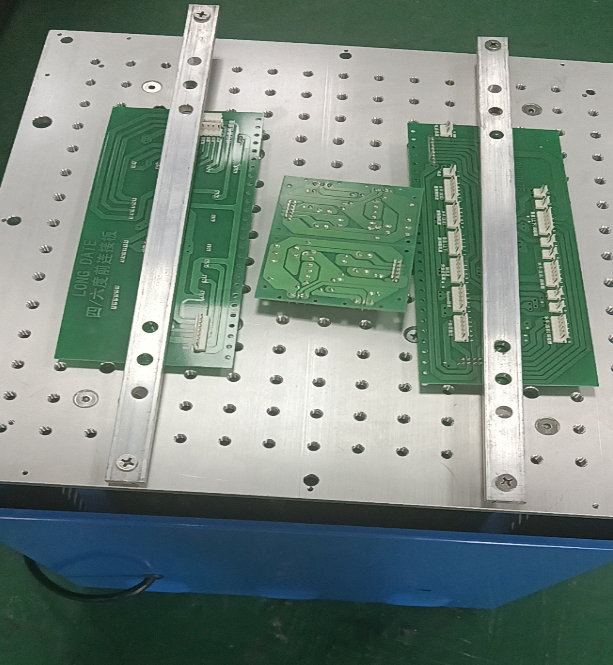

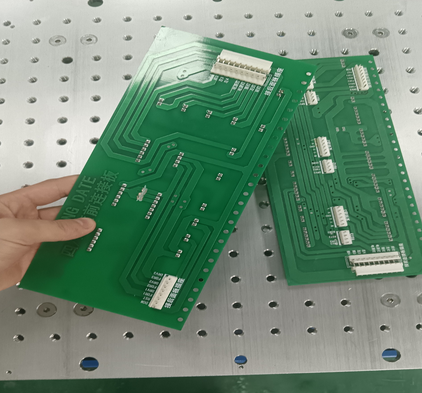

模擬pcb板在運輸、使用和安裝等過程中造成對PCBA的不良，更有效的檢測出元器件在加工過程中的假焊、冷焊等現象，觀察其焊接點和各元部件功能是否異常，提前發現問題改進升級，進而提升pcb板可靠性和耐久性；
1.常用定頻 測試頻率如下：
垂直.上下.Y軸 A 30Hz 1.5mm振幅 振動2時
B 35Hz 1.5mm振幅 振動2小時
C 50Hz 1.5mm振幅 振動2小時
水平.左右.X軸 ：同上
水平.前后.Z軸 ：同上
2.常用的掃頻，測試頻率如下：
A 10~35Hz 簡易振幅：2mm ，振動4小時
B 10~55Hz 簡易振幅：1.5mm ，振動4小時
C 35~60Hz 簡易加速度：5g ，振動4小時
3.推薦我司機型：
①：50BL（1～400Hz）只能定頻，郊果：40～50％
②：50lPTP型，（0.5～600Hz）雙軸向，定頻率，掃頻…，郊果：50～60％
③：50MPTP型，（0.5～600Hz），三軸向，定頻率，掃頻，1oct／min…，郊果，60～70％
④：50XPTP型，（0.5～600Hz）三軸向，隨機＋正弦振動，定頻率，掃頻，1oct／min，模組運行，交越頻率…，郊果：80～90％，完全滿足各項振動要求，功能齊全；
振動試驗標準： GJB 150.25-86 GB-T 4857.23-2003 GBT4857.10-2005
