六度空間一體

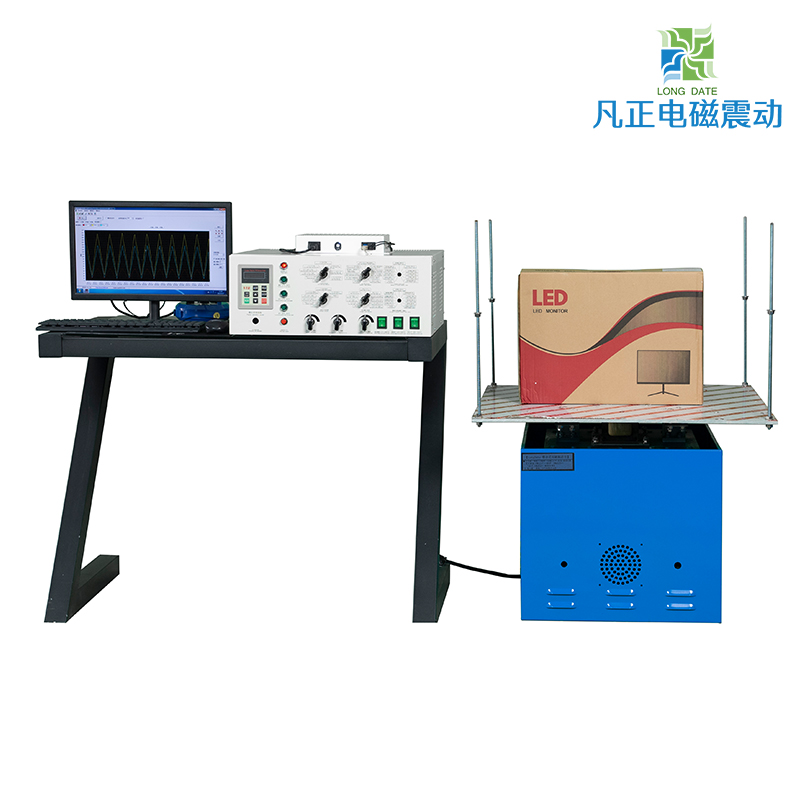

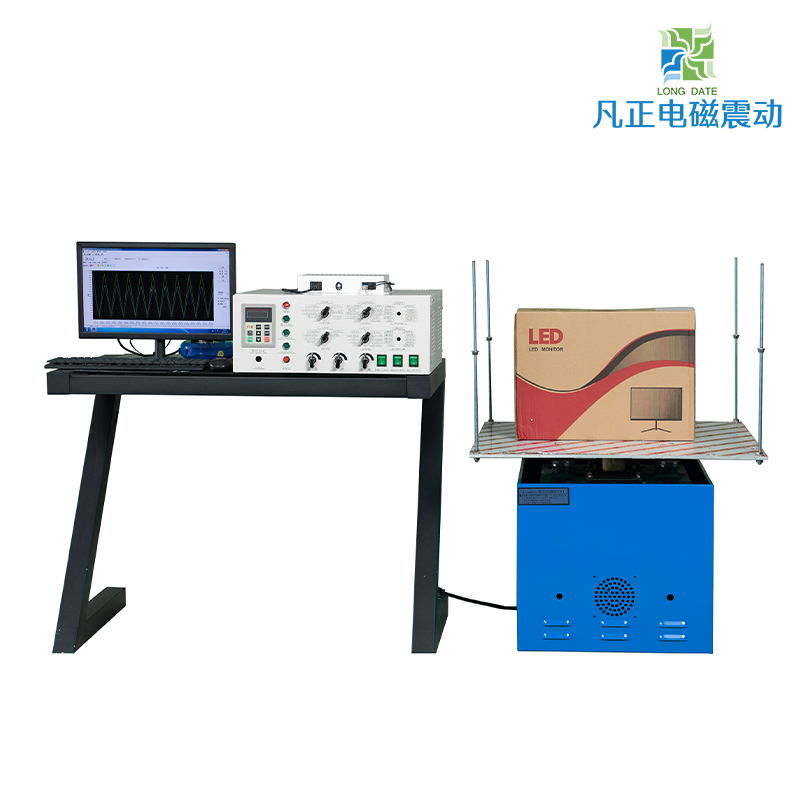

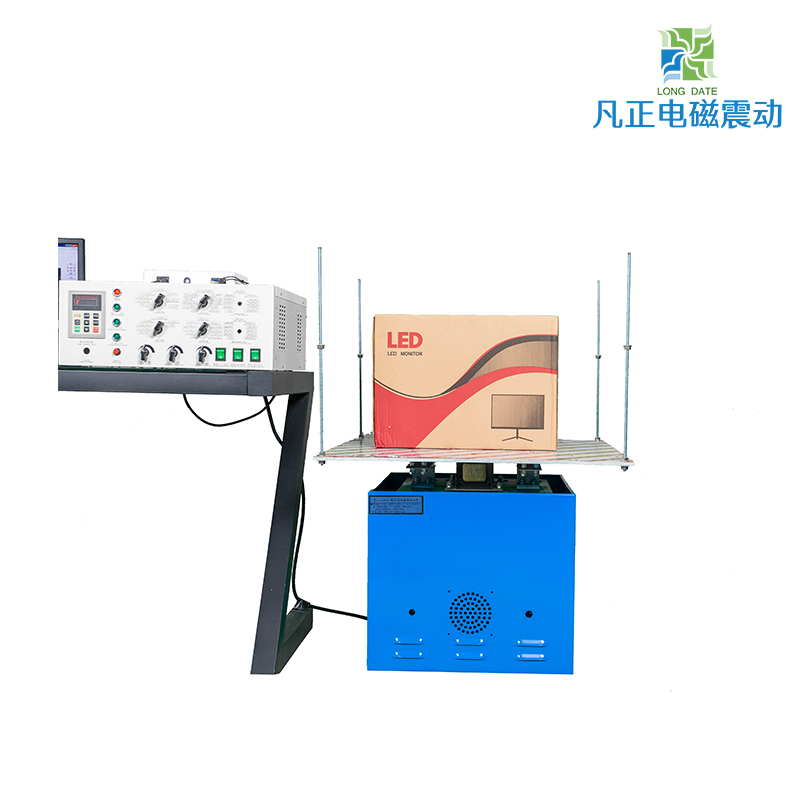

XPTT系列/5000Hz 正弦波+隨機PSD振動臺
產品特點： 1、同一臺面實現X、Y、Z（六度空間一體機）三軸同時振動，程序控制，頻率精準、平衡，長期運轉不漂移；2、具有單點、段、多段的時間定時
- 機器型號：
- HY-80
- 標稱內容積：
- 臺面50cm*50cm
| 產品介紹
XPTT系列/5000Hz 正弦波+隨機PSD振動臺
HY-80
- 突出特點：
產品特點：
1、同一臺面實現X、Y、Z（六度空間一體機）三軸同時振動，程序控制，頻率精準、平衡，長期運轉不漂移；
2、具有單點、段、多段的時間定時；
3、增加抗干擾電路，解決因強電磁場對控制電路干擾；

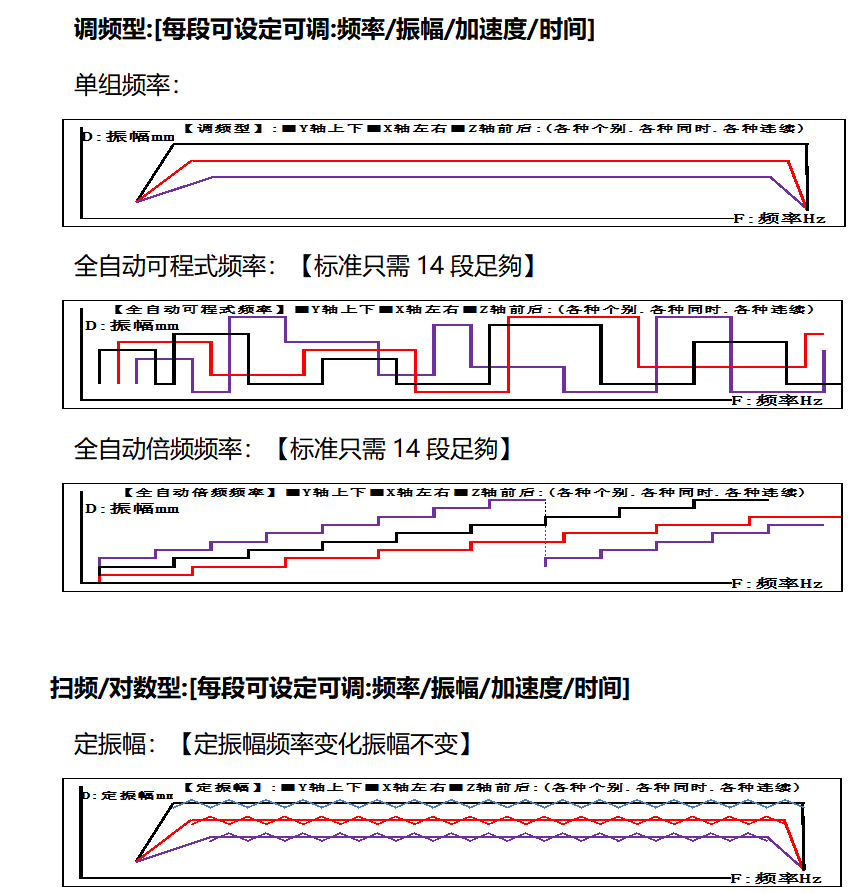

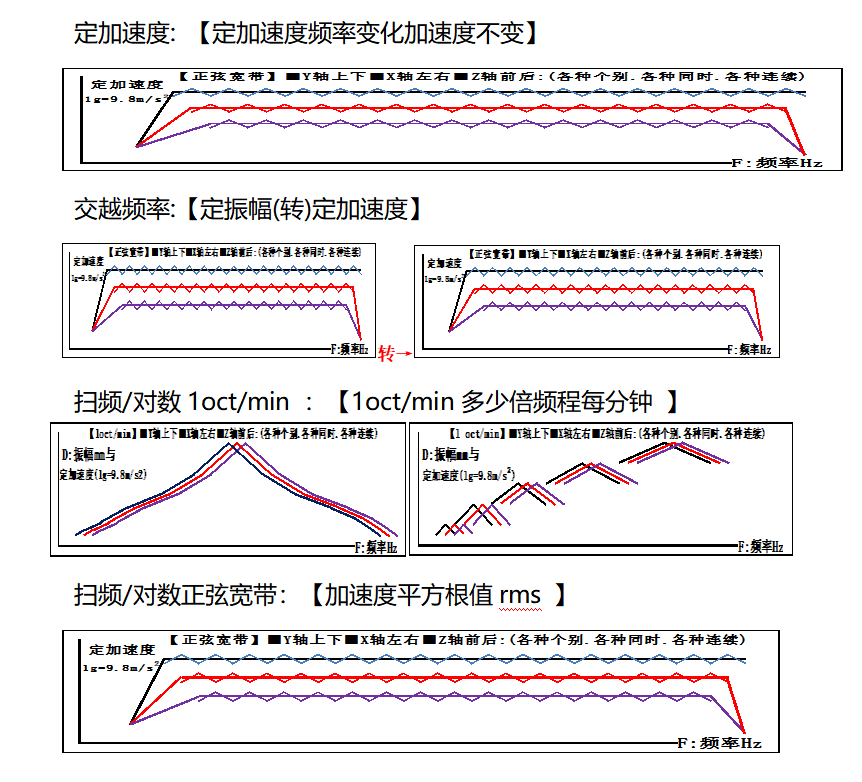

4、無級調整振幅，具有定頻、掃頻、對數及1oct/倍頻、隨機PSD、正弦寬帶、可程式等功能，適應不同行業的測試要求；
5、采用復合型工業材料制造，精密加工，臺體美觀大方，人性化操作及控制，采用專用測控變頻器，使設備工作更穩定。
軟件功能：
Longdate振動臺軟件系統采用自主開發的CIMS+FCS，可拓展配置振動測量?jī)x，
引用國際最新振動測試標準，實現定頻、掃頻、倍頻、程式、對數、隨機多種振動模式選擇。
合作案例
技術參數
技術參數：
產品型號 | XPTT |
調頻范圍 | 0.5～5000Hz |
產品負載 | 0-100Kg，可定制150kg及以上 |
頻率精度 | 0.1 Hz |
最大加速度 | ≤20g |
控制方式 | 操作面板/電腦軟件 |
最大激振力 | 2000kgf |
振幅 | 0-5.2mm（注：需選配振動測量?jī)x方可顯示） 可定制10mm |
激振方式 | 電磁式 |
調幅方式 | 電子式調幅 |
振動方向 | 三軸（X+Y+Z） |
振動波形 | 正弦波/隨機波 |
測試模式 | 定頻、掃頻、可程式倍頻、對數、隨機PSD、 1oct/min 正弦寬帶 |
設時范圍 | 0-65000s 任意設定 |
循環次數 | 0-65000次 任意設定 |
臺面尺寸 | 50*50 / 75*75 / 100*100 （可定制更大臺面） |
控制箱尺寸 | （W）51×（D）46×（H）25 |
電源電壓(V/Hz) | 220/50±5% |
消耗功率(KVA) | 3.3kw |
冷卻方式 | 風冷 |
選配件（另購） | 振動測量?jī)x（可檢測并顯示 加速度與振幅） |
試驗標準及方法
ISO 2247包裝.滿裝的運輸包裝和單元貨物.固定低頻率振動試驗
ISO 13355包裝-全部，填充運輸包裝和單位承載-垂直任意振動試驗
IEC 60068基本環境試驗規程
ASTM D999船運集裝箱振動測試的試驗方法
ASTM D4728運輸集裝箱隨機震動試驗方法
ASTM D3580產品振動試驗(垂直線性運動)的標準
GB/T 4857包裝 運輸包裝件基本試驗
GB/T 2423電工電子產品環境試驗
標準配置
| 序號 | 名稱 | 單位 | 數量 |
| 1 | 操作說明書，合格證，保修卡 | 套 | 1 |
| 2 | 六度臺體(根據不同的型號定) | 臺 | 1 |
| 3 | 電控微一體機 (含顯示器、鼠標、鍵盤)(根據不同的型號定) | 臺 | 1 |
| 4 | 電源線包(贈品:帶保險絲*10) | 包 | 1 |
| 5 | 腳杯*4:(4 個帶螺絲-膨脹螺絲)*1 | 套 | 1 |
| 6 | 綁帶包 | 包 | 1 |
| 7 | 吊環*4 | 套 | 1 |
| 8 | 夾具*4/絲桿-4 根帶螺絲 | 套 | 1 |
| 9 | 電源插座 | 個 | 1 |
